В настоящее время, компания ООО «Логсервис», активно занимается внедрением MWD систем на рынок нефтесервисных услуг России и зарубежья.
Для выполнения работ по проводке наклонно-направленных и горизонтальных скважин, используется оборудование разработки ООО «КАРСАР» - «НавиСкил».
Телесистема НавиСкил MWD обеспечивает надежную доставку на поверхность в режиме реального времени скважинную информацию, включая зенитный угол скважины, её азимут и положение отклонителя. Эта информация в сочетании с динамикой бурения и величиной экспозиционной дозы естественного гамма-излучения обеспечивает точное скважинное позиционирование.
Описание комплекса

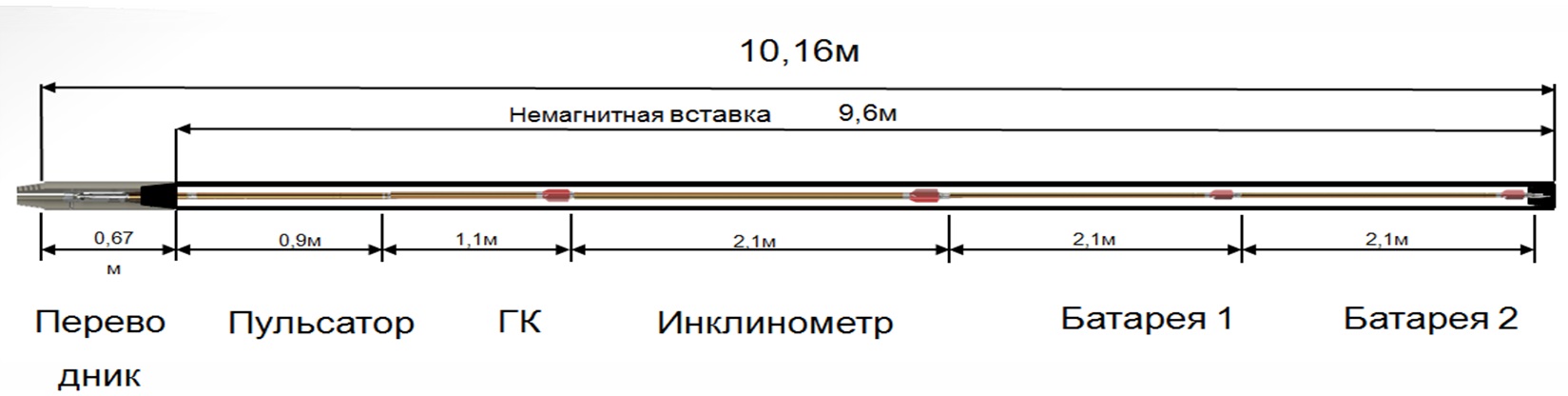

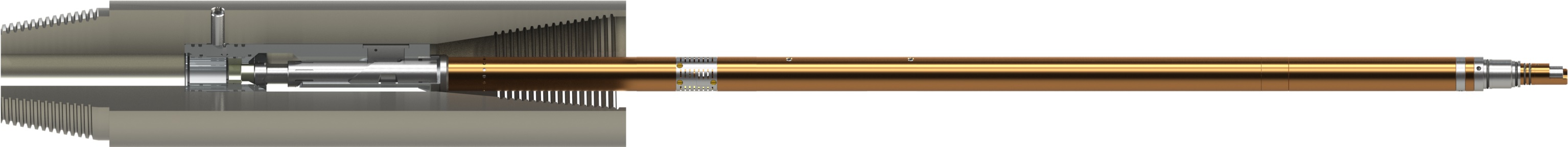

Платформа НавиСкил основана на конструкции зонда, которая использует стандартные немагнитные бурильные трубы в сочетании с телеметрией по гидравлическому каналу связи с помощью поршневого передатчика на положительном импульсе. Модуль пульсатора оснащён внутренней памятью, способной непрерывно накапливать информацию от датчиков.
Пульсатор:
Питание осуществляется от двух батарейных блоков с автоматическим переключением между ними.
Время работы комплекса от одного батарейного блока – не менее 200 часов.
Модуль батарейный:

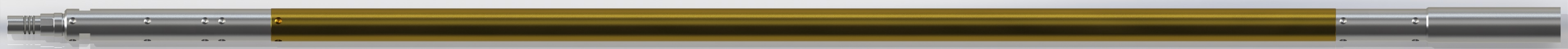

Внешний корпус зонда диаметром 48мм, оснащенный сменными центрирующими узлами из эластомера позволяет работать в стандартных немагнитных бурильных трубах. В силу своих малых размеров зонд НавиСкил можно использовать на всех этапах бурения, меняя, в зависимости от диаметра инструмента, лишь переводник (UBHO). Кроме того для корректной работы на разных расходах промывочной жидкости пульсатор и башмаки (muleshoe) комплектуются твердосплавными диафрагмами разных диаметров.
Расход промывочной жидкости, л/с
-
диаметр 203 мм 25,5 - 75, 5
-
диаметр 172 мм 9,5 - 38
-
диаметр 120 мм 6,2 - 19
-
диаметр 105 мм 6,2 - 19

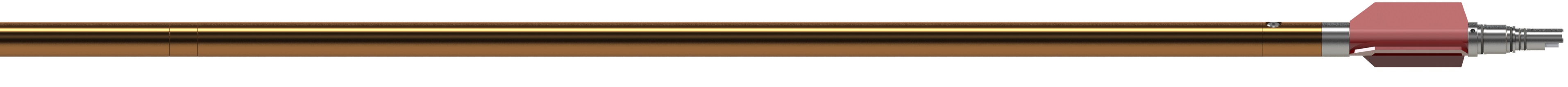

Модуль индукционного каротажа
Предназначен для измерения удельного электрического сопротивления горных пород методом высокочастотного индукционного каротажа. Измерения проводятся на двух частотах 400кГц и 2МГц по компенсированной схеме. Схема измерения состоит из четырёх генераторных катушек и двух приёмных катушек, что дает возможность регистрировать восемь разноглубинных измерений сопротивления. Низкочастотный режим 400кГц имеет большой радиус исследования, таким образом дает раннее обнаружение границ пластов. Высокочастотный режим обеспечивает высокое вертикальное разрешение, таким образом дает точные границы тонких пластов.

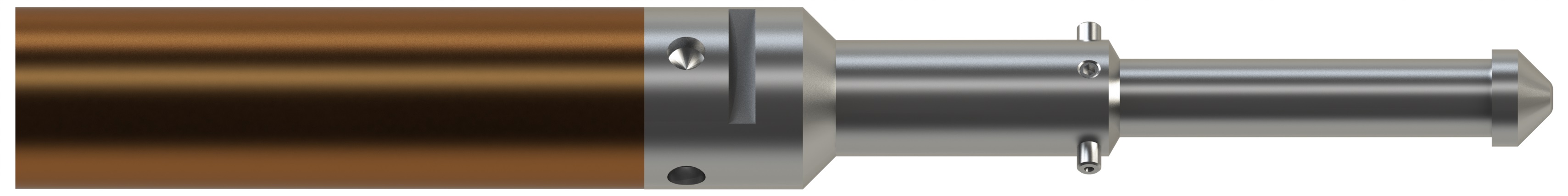

Конструкция зонда - извлекаемая и оснащена ловильной головкой.

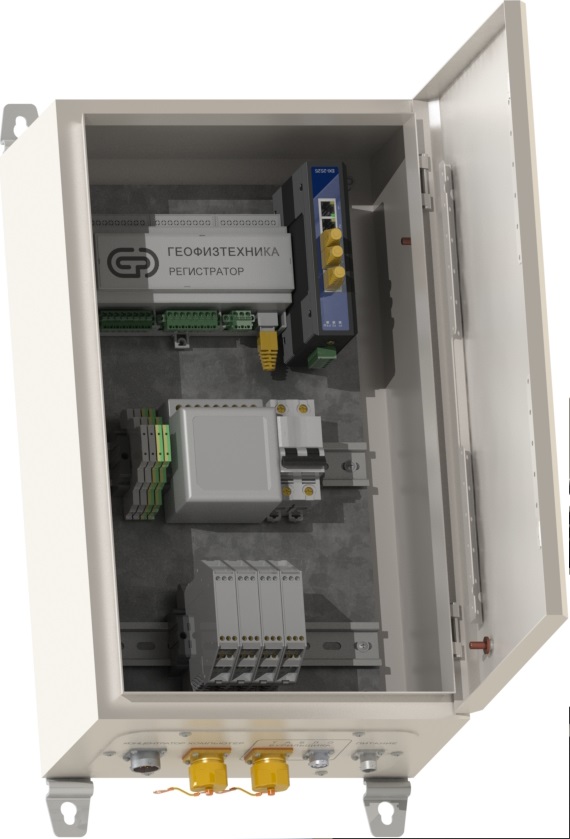

Наземное оборудование

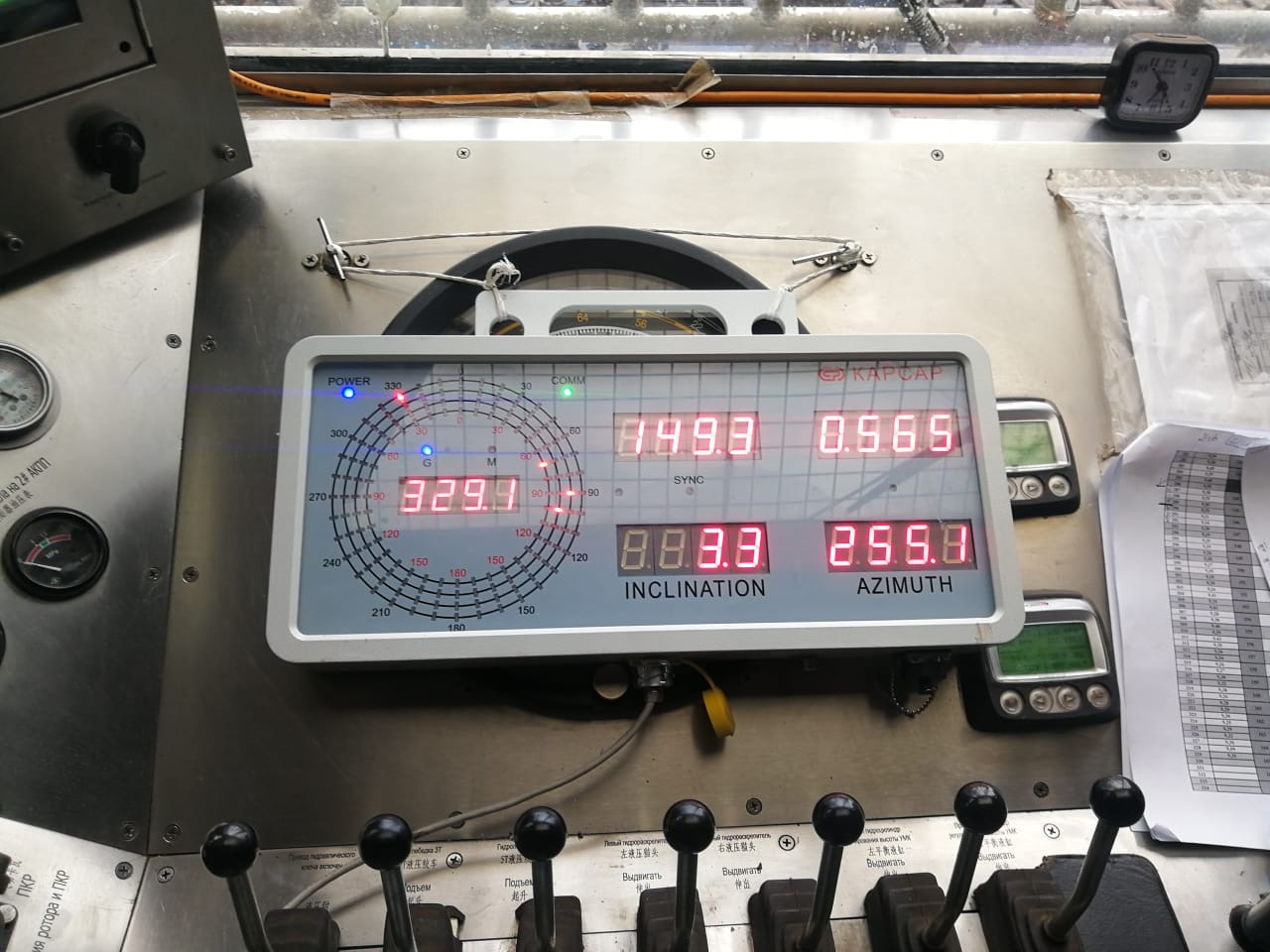

НавиСкил MWD предназначен для использования с наземным комплектом оборудования КарСар Навигатор, кроме того совместим с наземным оборудованием и программным обеспечением Tensor.
 |
 |
 |
  |

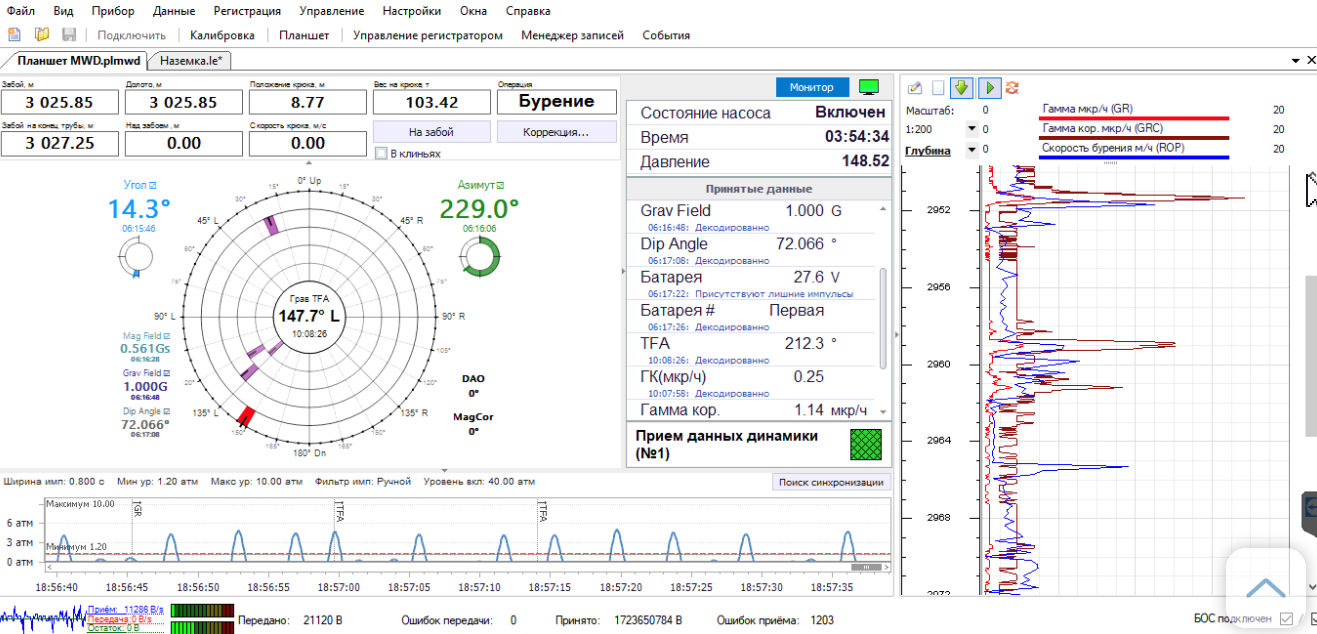

Программное обеспечение Оптимус Навигатор обеспечивает весь спектр настроек зонда, а также процесс регистрации/визуализации при бурении.
 |
Применение комплекса
Телесистема НавиСкил прошла весь комплекс опытно-промышленных работ на месторождениях России и ближнего зарубежья. Общая наработка составляет более 1000 часов. Оборудование зарекомендовало себя, как надежный комплекс при строительстве скважин различной сложности и профилями.
В компановках с телесистемой используются НУБТ импортного производства Schoeller-Bleckmann Darron Russia.
В наличии имеются НУБТ исполнения Flex и Slick, 105мм, 120мм, 172мм, 203мм.
